Rampen & Abdeckungen

Grabenabdeckungen, Fahrbahnplatten und Kabelbrücken

Welches Produkt passt, entscheidet zuerst die Frage, was die Stelle überquert: Fußgänger, Fahrzeuge oder Kabel und Schläuche.

Grabenabdeckungen für Gehwege

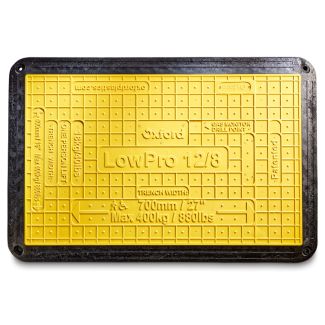

Flache Abdeckungen aus Kunststoff schließen Rohr- und Kabelgräben in Gehwegen, an Hauszugängen und auf Fußgängerquerungen, ohne eine hohe Stufe zu bilden. Die Grabenabdeckung für Gehwege ist für Fußgängerlast gebaut und hält den Weg während der Bauzeit offen. Wo der Weg stärker beansprucht wird, ist die strapazierfähige Grabenabdeckung aus recyceltem PVC die passende Wahl, deren Material vollständig recycelbar ist.

Befahrbare Grabenabdeckungen und Grabenbrücken

Fährt Verkehr über die Aufgrabung, wird die Abdeckung nach Fahrzeugklasse und Grabenbreite gewählt, und die befahrbaren Abdeckungen im Sortiment decken Gräben von etwa 700 bis 900 mm Breite ab. Für leichte Fahrzeuge reicht die leichte befahrbare Grabenabdeckung, während die befahrbare Grabenabdeckung für Transporter auch Lieferwagen trägt. An Grundstückseinfahrten mit etwas schwererem Verkehr liegt die Fahrbahnplatte für Einfahrten aus Polyethylen und recyceltem PVC. Muss der Graben eine Fahrbahn mit Lkw-Verkehr queren, ist die Verbundfahrbahnplatte für 44 Tonnen die Grabenbrücke der Wahl, ein modulares System aus Innen- und Endteilen.

Fahrbahnplatten aus Stahl

Stahlplatten decken Baugruben, Kopflöcher und breite Leitungsgräben ab, über die Bagger, Kipper und Lkw fahren. Die Stahl-Überfahrplatten sind die glatte Grundausführung in mehreren Formaten und Stärken. Lange, schmale Gräben werden mit den Grabenabdeckungen aus Stahl für schmale Gräben in einer Reihe abgedeckt.

Kabel- und Schlauchschutzrampen

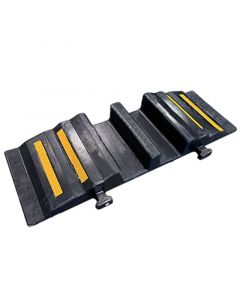

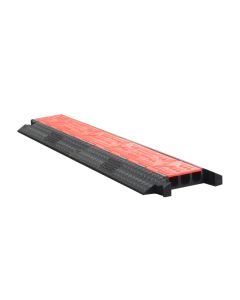

Kabelbrücken führen Strom-, Daten- und Signalleitungen über Wege, ohne dass eine Stolperkante entsteht oder das Kabel offen liegt. Die einfachen Kabelbrücken sind für Fußwege und Zugänge gedacht. Auf Veranstaltungsflächen, in Hallen und auf Werksgeländen liegen die Kabelbrücken für Veranstaltungen und Industrie, und große Kabel und Rohre nimmt die Schwerlast-Kabelbrücke für große Kabel und Rohre auf. Schläuche auf Industrieflächen führt die Schlauchbrücke aus Gummi für schwere Lasten über den Weg.

Straßenrampe für Wasser- und Abwasserrohre

Muss Wasser oder Abwasser über eine befahrene Straße gepumpt werden, etwa bei der Wasserhaltung in der Baugrube oder beim Überpumpen während einer Kanalsanierung, gehört die Pumpleitung in eine eigene Rampe. Die Straßenrampe für Wasser- und Abwasserrohre nimmt die Leitung auf, hält die Fahrbahn für Fahrzeuge offen und wird über die gängigen Kupplungssysteme der Pumpentechnik angeschlossen.

Bordsteinrampen und Rollstuhlrampen

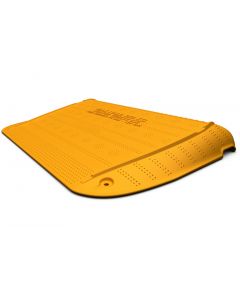

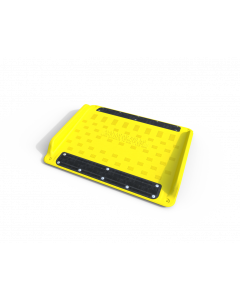

Eine Bordsteinrampe überbrückt die Bordsteinkante für Schubkarren, Rollstühle und Fahrzeuge, wo kein abgesenkter Bordstein vorhanden ist. Die barrierefreie Zugangsrampe hat einen gleichmäßigen Rampenwinkel und lässt sich deshalb aus verschiedenen Richtungen anfahren. Für Fußwege an Versorgungsbaustellen, die häufig umgelegt werden, ist die tragbare Rollstuhlrampe mit beschwerten Schürzen gedacht.

Behelfsbrücke für Fußgänger

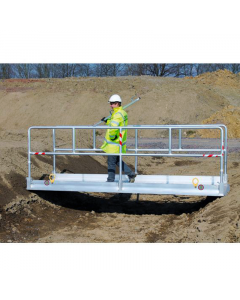

Ist eine Baugrube oder ein verbauter Graben zu breit für eine Abdeckung, führt die Behelfsbrücke Passerelle für Fußgänger den Fußverkehr über die Öffnung. Sie ist für den schweren industriellen Einsatz im Bauwesen gebaut und in mehreren Längen erhältlich, die nach der Breite der Öffnung gewählt werden.

Container-Rampe

Die Container-Rampe ist für Lagerhaltung und Logistik bestimmt. Sie überbrückt die Stufe zwischen Hofboden und Containerboden, damit Container schneller und einfacher be- und entladen werden.

Grabenbreite, Auflage und Befestigung

Vor der Bestellung stehen drei Angaben fest: die Breite des Grabens, das schwerste Fahrzeug, das die Stelle überfährt, und die Art der Befestigung.

Grabenbreite und Auflage am Rand

Gemessen wird die lichte Breite an der Oberkante des Grabens, und zwar an der breitesten Stelle der abzudeckenden Strecke. Jede Abdeckung ist für eine größte Grabenbreite ausgelegt, und die Platte selbst ist breiter, damit sie auf beiden Seiten auf festem Boden aufliegt. Ist die Grabenkante abgebrochen, ausgespült oder aufgelockert, zählt nur der feste Rand als Auflage, und die nächstgrößere Abdeckung oder eine Stahlplatte ist die richtige Wahl.

Lose verlegt oder verschraubt

Abdeckungen mit flexibler Kante liegen in den meisten Fällen ohne Bodenverankerung, weil die Kante unerwünschte Bewegungen bremst, und passen zu Baustellen, an denen die Abdeckung oft umgesetzt wird. Bleibt eine Abdeckung über Wochen auf einem öffentlichen Gehweg oder an einer Einfahrt liegen, sind Abdeckungen und Platten mit Befestigungslöchern richtig, etwa die verschraubbare rutschfeste Grabenabdeckung für den vorübergehenden und halbpermanenten Einsatz.

Rutschfeste Oberfläche, Kanten und Plattenstärke

Auf nassen Gehwegen, an Steigungen und dort, wo Fahrzeuge bremsen, greifen Schuhe und Reifen auf einer rutschfesten Oberfläche besser als auf blankem Stahl. Für diese Stellen sind die Antirutsch-Fahrbahnplatten aus Stahl gemacht. Bei den rutschfesten Fahrbahnplatten mit Bauxitbeschichtung wird eine Schicht aus Harz und Bauxitgestein auf neuen Stahl aufgetragen.

Abgeschrägte Kanten verringern den Absatz am Plattenrand, sodass Räder, Rollstühle und Fahrräder weicher auf- und abfahren; für diese Übergänge gibt es die Stahlfahrbahnplatten mit abgeschrägten Kanten. Für Fußgänger und leichte Fahrzeuge reichen 13 mm Stahl, schwere Fahrzeuge brauchen 19 mm.

Schachtabdeckungen, Lochabdeckungen und Bordsteinschutz

Temporäre und dauerhafte Schachtdeckel

Offene Schächte auf der Baustelle sichert ein temporärer Schachtdeckel, der als Schachtblocker mit gelbem Kegel schon von weitem auf die Öffnung aufmerksam macht. Eine flache Alternative ist die Schachtabdeckung für die Baustelle, die von Erdbauunternehmen für offene Schächte entwickelt wurde. Für den dauerhaften Einbau richtet sich der Deckel nach der Belastungsklasse: Ein Schachtdeckel B125 ist für Gehwege, Fußgängerzonen und Pkw-Parkflächen bestimmt, ein Schachtdeckel D400 für Fahrbahnen. In Pflasterflächen nimmt der Einbaurahmen für Pflasterflächen die Steine auf, sodass das Verlegemuster über dem Schacht weiterläuft.

Lochabdeckungen für kleine Öffnungen

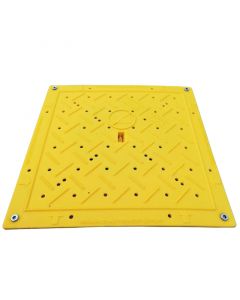

Kernbohrungen, Pfostenlöcher und Prüföffnungen schließt eine Lochabdeckung für kleine Öffnungen, eine flache, gut sichtbare Kunststoffplatte, die über das Loch geschraubt wird. Für etwas größere Bohrlöcher gibt es die größere Lochabdeckung mit rutschfester Oberfläche.

Bordsteinschutz für neue Bordsteine

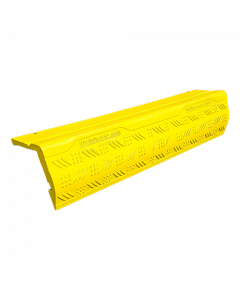

Der Bordsteinschutz wird auf neu gesetzte Bordsteine aufgesetzt und hält Schäden durch Baumaschinen und Fahrzeuge fern, bis die Baustelle abgeschlossen ist und keine Nachbesserung am Bordstein anfällt.
