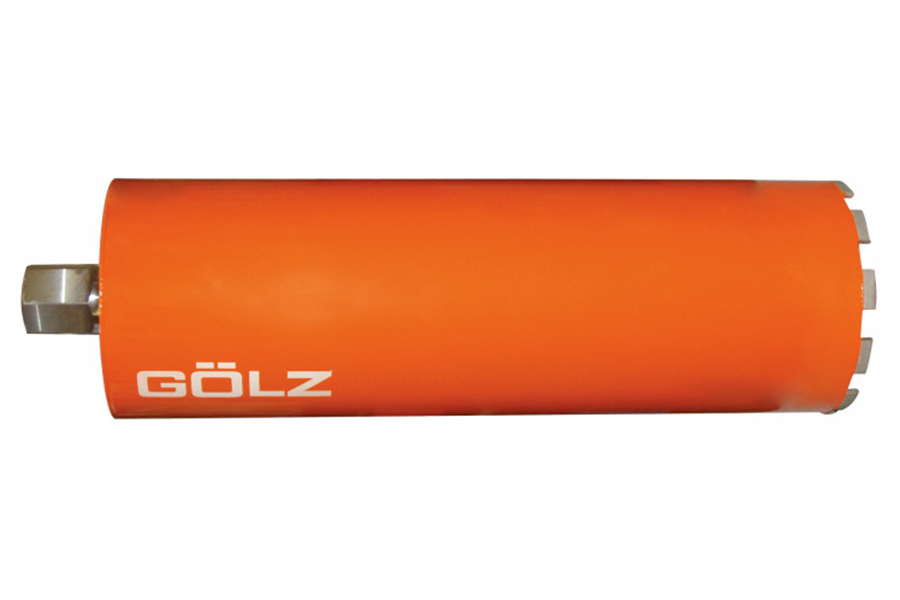

Diamantbohrer
Eine Diamantbohrkrone bohrt runde Durchbrüche in Stahlbeton, Ziegel, Mauersteinen und Naturstein, ohne Schlag und mit glatter Bohrlochwand. HERMEQ führt in Europa hergestellte Kernbohrkronen für professionelle Kernbohrmaschinen: Nassbohrkronen, bei denen das Wasser aus dem Kroneninneren direkt an die Segmente geführt wird, Trockenbohrkronen mit Staubabsaugung durch den Kronenkörper und Kleinbohrkronen für schmale Bohrungen.
Die Kronen sind für Durchführungen von Abwasser- und Heizungsrohren, Kabeln, Lüftungsleitungen und Hauseinführungen ausgelegt und decken die Arbeit von Installateuren, Elektrikern, Tiefbau- und Versorgungsunternehmen ab.
Nassbohrkrone, Trockenbohrkrone und Kleinbohrkrone
Ob am Bohrort Wasser eingesetzt werden darf, entscheidet zwischen Nass- und Trockenbohrkrone, während Bauteildicke und Platz vor der Bohrstelle die Arbeitslänge bestimmen; zusammen decken die vier Typen Durchmesser von 18 bis 112 mm ab.
Trockenbohrkrone mit Staubabsaugung
Die Trockenbohrkronen mit Staubabsaugung sind für Kernbohrungen gedacht, bei denen kein Wasser an Boden, Wand oder Einrichtung gelangen darf. Der Bohrstaub wird durch den Kronenkörper abgesaugt, deshalb arbeitet die Krone zusammen mit einem Bau- oder Industriesauger an der Kernbohrmaschine.

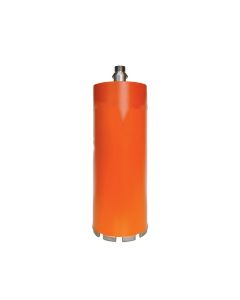

Premium Diamant-Nassbohrer mit kurzer Arbeitslänge
Die kurze Nassbohrkrone bohrt bis 300 mm tief und baut kürzer als die Standardkrone, sodass sie weniger Raum zwischen Bauteil und Maschine braucht. Das zählt in Pumpen- und Revisionsschächten, Baugruben, Kellerlichtschächten und engen Technikräumen, in denen eine längere Krone mit Maschine und Ständer nicht mehr vor die Wand passt. Für Versorgungs- und Tiefbauunternehmen, die Durchbrüche in Schachtringe, Kellerwände und Bauwerke im Erdreich setzen, ist sie die passende Länge.
Profi-Diamantbohrer für Nassschnitte in Standardlänge
Die Nassbohrkronen in Standardlänge haben 450 mm Arbeitslänge und sind die Wahl für dicke Außenwände, Stahlbetondecken, Fundamente und Unterzüge. Mit der längeren Krone geht die Bohrung in weniger Durchgängen durch das Bauteil, weil der Kern seltener abgebrochen und die Krone seltener nachgesetzt werden muss. Wo vor der Wand genug Platz für Maschine und Bohrständer ist, ist sie der übliche Diamantbohrer für Beton in Rohbau und Haustechnik.
Diamantbohrkrone mit kleinem Durchmesser
Die Diamantbohrkronen mit kleinem Durchmesser sind Nassbohrkronen für schmale Bohrungen, bei denen eine große Krone unnötig viel Material abtragen würde. Sie sind die Wahl für Bohrungen nahe an Kanten, in Sichtbeton oder in dünnen Bauteilen, in denen ein Hammerbohrer ausbrechen oder Risse auslösen kann. Für Dübel in gewöhnlichem Mauerwerk bleibt der Hammerbohrer das übliche Werkzeug, die Kleinbohrkrone kommt dort zum Einsatz, wo das Bauteil ein schlagfreies Bohren verlangt.
Nass oder trocken kernbohren
Nass gebohrt wird dort, wo Wasser und Bohrschlamm abgeleitet oder aufgefangen werden können, trocken dort, wo kein Wasser in den Raum gelangen darf. Beide Systeme sind im Sortiment für Stahlbeton, Ziegel, Mauersteine und Naturstein ausgelegt, deshalb entscheidet die Situation am Bohrort über das Verfahren.
Bei der Nassbohrung kühlt das Wasser die Schneide und trägt den Bohrschlamm aus dem Schnitt, und dieser Schlamm muss am Bohrort aufgenommen werden: an der Wand mit einem Wasserfangring und einem Nasssauger, bei Deckenbohrungen auch im Geschoss darunter, wo Wasser und Bohrkern austreten. Zwischen Steckdose und nass betriebener Maschine gehört ein Personenschutzschalter. Bei langen Bohrungen in Stahlbeton hält das Wasser die Segmente über die gesamte Bohrzeit kühl und spült den Bohrschlamm laufend aus dem Ringspalt. Deshalb wird bei großen Durchmessern und dicken Bauteilen bevorzugt nass gebohrt, sofern der Bohrort es erlaubt. Nassbohren ist das gängige Verfahren im Rohbau, im Keller, im Tiefbau und überall dort, wo Wasser auf rohen Betonflächen keinen Schaden anrichtet.
Die Trockenbohrung verlangt einen Sauger, der für mineralischen Baustaub geeignet ist und während der gesamten Bohrung läuft. In Stahlbeton und bei tiefen Bohrungen wird die Krone in Abständen ein Stück aus dem Bohrloch gezogen, damit der Sauger den Staub aus dem Ringspalt aufnimmt und die Segmente abkühlen, denn ohne Wasser führt allein der Luftstrom die Wärme ab. Trocken gebohrt wird in fertig ausgebauten Räumen, in bewohnten Wohnungen, Büros, Praxen und Läden, über Parkett, an tapezierten Wänden und neben elektrischen Anlagen, also überall dort, wo Wasser und Schlamm mehr Aufwand verursachen würden als die Bohrung selbst.
Kernbohrungen für Rohre, Kabel und Hauseinführungen
Das Gewerk bestimmt, welches Bauteil durchbohrt wird, wie groß die Bohrung wird und ob am Bohrort Wasser erlaubt ist.
Sanitär und Heizung
Installateure bohren für Fallleitungen durch Decken, für Anschlussleitungen durch Wände und für Heizungsrohre zwischen Heizraum und Verteilung. Bei liegenden Abwasserleitungen wird die Bohrung im Gefälle der Leitung angesetzt, und dafür braucht es einen Bohrständer mit Neigungsverstellung. Führt das Rohr durch eine Decke oder Wand mit Brandschutzanforderung, richtet sich die Bohrung nach dem Abschottungssystem, das für dieses Rohr zugelassen ist, und sie sitzt an der Stelle, die der Brandschutzplan für die Durchführung vorsieht.
Elektro, Daten und Lüftung
Elektriker bohren für Kabelbündel, Leerrohre und Datenleitungen zwischen Geschossen und Brandabschnitten, häufig in genutzten Gebäuden, in denen trocken gebohrt wird. Für Lüftungsanlagen, Dunstabzüge und Klimageräte geht die Bohrung meist durch die Außenwand, und Abluft- und Kondensatleitungen werden mit leichtem Gefälle nach außen gebohrt, damit kein Wasser in die Wand läuft. Die Leitungsschlitze, die zur Bohrung führen, schneidet man mit Diamanttrennscheiben.
Hauseinführungen und Versorgungsleitungen
Strom, Wasser, Gas und Telekommunikation kommen über Hauseinführungen durch Kellerwand oder Bodenplatte ins Gebäude, und Versorgungsunternehmen bohren dafür oft von der Baugrube oder vom Schacht aus. Eine Mehrspartenhauseinführung für alle Leitungen in einer Bohrung verlangt einen großen Durchmesser, während Einzeleinführungen mit kleineren Kronen auskommen. Die Bohrlochwand muss rund und sauber sein, weil die Hauseinführung genau an dieser Fläche gegen Bodenfeuchte und drückendes Wasser abdichtet. In Kellern aus wasserundurchlässigem Beton wird jede Bohrung vorher mit dem Planer abgestimmt, denn sie durchbricht die Abdichtung des Bauwerks.
Durchmesser und Aufnahme der Bohrkrone
Durchmesser nach Rohr und Leitung
Der Bohrdurchmesser ergibt sich aus dem Außendurchmesser der Leitung und dem, was mit ihr in die Bohrung kommt: Futterrohr, Mantelrohr, Ringraumdichtung, Brandschutzmanschette oder ein Ringspalt zum Vergießen. Maßgeblich sind die Angaben des Herstellers der Dichtung oder Abschottung, und die Krone wird erst danach gewählt. In einer zu großen Bohrung lässt sich die Ringraumdichtung nicht anpressen, und eine zu kleine Bohrung nimmt Manschette oder Dichtung nicht auf. Deshalb wird der Durchmesser vor dem Bohren mit dem Datenblatt abgeglichen. Die Kleinbohrkronen gehören zu Kabeln, Gewindestangen, Ankern, Kondensat- und Gasleitungen, die großen Kronen zu Abwasserrohren, Lüftungskanälen und Hauseinführungen. Für Verbundanker in einer diamantgebohrten Bohrung gilt, was die Zulassung des Ankers zu Bohrverfahren und Bohrlochreinigung festlegt.
Aufnahme: 1 1/4 Zoll UNC oder 1/2 Zoll BSP
Die großen Kronen von 52 bis 112 mm sitzen auf einer Aufnahme mit 1 1/4 Zoll UNC, die Kleinbohrkronen von 18 bis 38 mm auf einem Außengewinde 1/2 Zoll BSP, das auch als R 1/2 bezeichnet wird, und die Spindel der Kernbohrmaschine muss zu einem der beiden passen. Prüfen Sie das Gewinde der Maschine deshalb vor dem Kauf. Hat sie nur eines davon, wird sie über einen Adapter auf das andere umgestellt. Diamantkernbohrer mit M14-Anschluss für den Winkelschleifer, die unter denselben Suchbegriffen erscheinen, sind für Fliesen und Feinsteinzeug gedacht und passen nicht an eine Kernbohrmaschine; für Durchbrüche in Stahlbeton und Mauerwerk sind die Kronen in diesem Sortiment die richtige Wahl.
