Auffahrrampen & Grabenabdeckungen
Auffahrrampen und Grabenabdeckungen halten Gehwege, Einfahrten und Fahrbahnen nutzbar, solange ein Graben offen ist oder ein Höhenunterschied überwunden werden muss. Das Sortiment ist für Straßen- und Leitungsarbeiten, Rohrverlegung und Tiefbau ausgelegt, für Gebäudezugänge sowie für Lager und Logistik.
Es umfasst Grabenabdeckungen aus Kunststoff für Gehwege, befahrbare Grabenabdeckungen und Fahrbahnplatten aus Verbundwerkstoff, Fahrbahnplatten aus Baustahl sowie Bordstein-, Schwellen-, Container- und Rohrrampen. Die Tragfähigkeit reicht von Abdeckungen für Fußgänger bis zu Plattensystemen für den Schwerlastverkehr auf der Straße.
Grabenabdeckungen und Grabenbrücken für Gehweg und Fahrbahn
Welche Abdeckung passt, hängt davon ab, was über den Graben muss: Fußgänger auf dem Gehweg, Pkw und Transporter in der Einfahrt oder der Straßenverkehr bis zum schweren Lkw.
Grabenabdeckungen aus Kunststoff für Gehwege

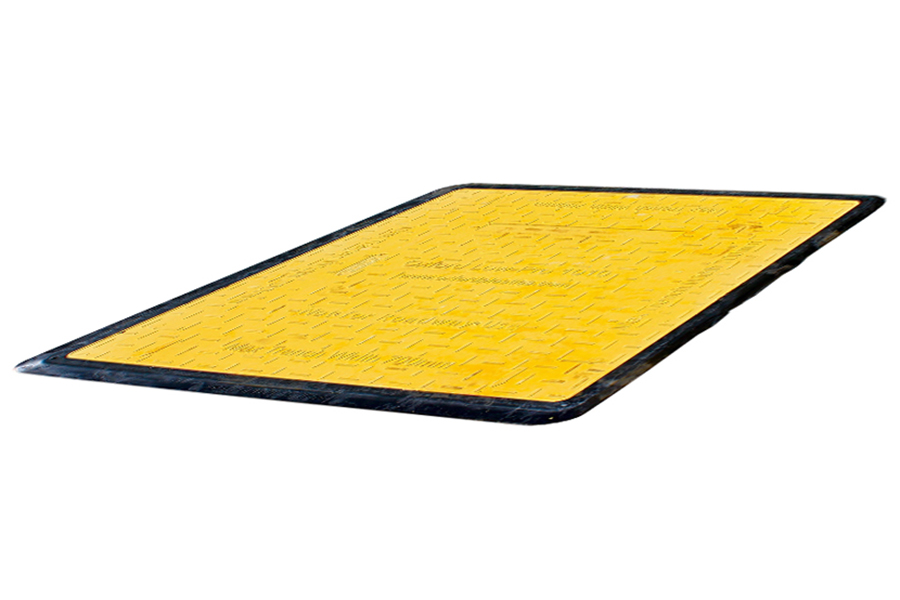

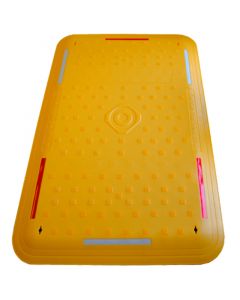

Flache Abdeckungen aus Polyethylen schließen schmale Leitungsgräben in Gehwegen, Höfen und an Hauszugängen, über die nur Fußgänger gehen. Die Grabenabdeckung aus Kunststoff ist in Signalgelb ausgeführt, und Versorger oder Kommunen können bei größeren Stückzahlen ihr Logo in die Oberseite prägen lassen, damit jede Aufgrabung ihrem Auftraggeber zugeordnet werden kann. Die Grabenabdeckung mit flexibler Kante ist das Gegenstück für kurze Einsätze an wechselnden Stellen. Wo eine besonders stark gebaute Gehwegabdeckung gefragt ist, ist die Grabenabdeckung mit PVC-Rand die Wahl, deren umlaufender Rand flach auf dem Belag aufliegt.
Fahrzeugtragende Grabenabdeckungen
Müssen Anwohner oder Betriebe während der Arbeiten aus Garage, Hof oder Einfahrt fahren, braucht der Graben eine Abdeckung, die auf Radlasten ausgelegt ist. Die befahrbare Grabenabdeckung für Pkw ist für Privateinfahrten gedacht. Die Grabenabdeckung LowPro 15/10 trägt Fahrzeuge bis zur Transporterklasse und überspannt etwas breitere Gräben. Von den Einfahrtsabdeckungen trägt die Fahrbahnplatte für Einfahrten die höchste Last und ist für Zufahrten gedacht, über die regelmäßig Transporter rollen.
Verbund-Fahrbahnplatten für den Straßenverkehr

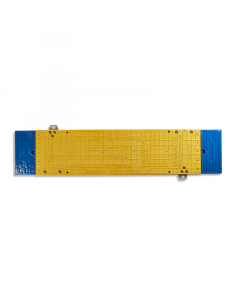

Kreuzt ein Leitungsgraben eine Straße, die für Lkw offen bleiben soll, überbrücken ihn modulare Fahrbahnplatten aus Verbundwerkstoff, die im Handel auch Grabenbrücken heißen. Die Verbund-Fahrbahnplatte LowPro 15/05 setzt sich aus Innen- und Endteilen zusammen und wird auf die Länge des Grabens erweitert. Die LowPro 23/05 Straßenplatte ist für denselben Schwerverkehr ausgelegt und überspannt breitere Gräben, wie sie bei Kanälen und Hauptleitungen entstehen.
Fahrbahnplatten aus Stahl
Platten aus Baustahl, auf der Baustelle meist Stahlplatten oder Überfahrplatten genannt, decken Gräben, Baugruben und andere Öffnungen ab, über die bei Bau-, Wartungs- und Abbrucharbeiten Fußgänger und Fahrzeuge müssen. Die glatten Stahl-Überfahrplatten sind die Grundausführung für Fahrbahnen und Baustraßen. Für lange, schmale Gräben, wie sie bei Kabel- und Rohrverlegung entstehen, ist die Grabenabdeckung aus Stahl für schmale Gräben im Zuschnitt darauf ausgelegt.
Auffahrrampen für Bordstein, Schwelle, Container und Rohrleitung
Die Rampen in diesem Sortiment überwinden Höhenunterschiede an Bordstein, Türschwelle und Containerboden oder führen Fahrzeuge über eine Pumpenleitung, und sie sind für Baustellen, Gebäudezugänge und Lager gebaut.
Bordsteinrampen und Rollstuhlrampen
Die Bordstein-Auffahrrampe gleicht eine Bordsteinkante für Rollstühle, Schubkarren, Pkw und Motorräder aus, und ihr Chevron-Profil gibt den Rädern Halt. Die barrierefreie Bordsteinrampe ist für Rollstuhlfahrer gebaut und lässt sich dank ihres gleichmäßigen Rampenwinkels auch schräg anfahren. Die tragbare Rollstuhlrampe aus Polyethylen mit beschwerten Schürzen wird bei Straßenarbeiten vor Hauseingänge und Geschäfte gelegt und wieder aufgenommen, wenn die Arbeiten weiterziehen.
Verstellbare Schwellenrampe

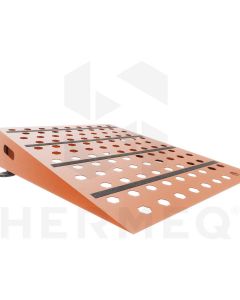

Die verstellbare Schwellenrampe aus Metall überbrückt Türschwellen, Eingangsstufen und niedrige Bordsteine. Weil sich ihre Neigung auf die jeweilige Höhe einstellen lässt, ist sie die Wahl für Zugänge, deren Stufenhöhe von Eingang zu Eingang wechselt, etwa an Baubüros, Werkstätten und Gebäuden im Umbau.
Container-Rampe
Die Container-Rampe überbrückt die Stufe zwischen Hofboden und Containerboden, sodass Ware mit Flurförderzeugen in den Container gefahren werden kann. Sie ist für Lager, Logistik und Baustellen gedacht, die Seecontainer als Lager nutzen und regelmäßig be- und entladen.
Straßenrampe für Wasser- und Abwasserrohre
Muss Wasser oder Abwasser über eine Straße gepumpt werden, etwa beim Überpumpen während einer Kanalsanierung oder bei der Wasserhaltung einer Baugrube, führt die Straßenrampe für Wasser- und Abwasserrohre die Leitung so über die Fahrbahn, dass der Verkehr weiter darüber fahren kann. Sie ist in mehreren Anschlussgrößen und Kupplungsarten erhältlich und passt damit in eine bestehende Pumpenleitung.
Weitere Modelle für Gebäude und Fahrzeuge führt die Kategorie Rampen.
Grabenabdeckung aus Kunststoff oder Stahlplatte
Kunststoff- und Verbundabdeckungen sind die richtige Wahl, wenn die Abdeckung oft versetzt wird und ohne Gerät auskommen soll: Sie werden von Hand oder zu zweit verlegt, die Verbund-Fahrbahnplatten werden modular auf die Grabenlänge erweitert, und ihre stolpersicheren Kanten sind auf Fußgänger und Räder abgestimmt. Damit gehören sie auf Gehwege, in Einfahrten und zu Leitungsarbeiten, die Tag für Tag weiterwandern.
Stahlplatten sind die richtige Wahl, wenn die Öffnung groß oder unregelmäßig ist, etwa eine Baugrube, ein Schachtbereich oder ein Graben mit ausgebrochenen Rändern, denn Baustahlplatten gibt es in vielen Formaten und Stärken. Versetzt werden sie mit Bagger oder Kran, und die Stahlplatte mit abgeschrägten Kanten hat dafür vorgebohrte Hebelöcher, während ihre Fase den Rädern einen sanften Übergang gibt, wo der Verkehr über die Plattenkante rollt. Wo Fußgänger über die Platte gehen oder Fahrzeuge darauf bremsen, tragen die rutschfesten Fahrbahnplatten mit Bauxitbeschichtung eine griffige Schicht aus Harz und Bauxitgestein. Die Antirutsch-Fahrbahnplatten aus Stahl sind die zweite rutschhemmende Ausführung für dieselben Einsätze.
Belastbarkeit und Grabenbreite richtig wählen
Last und Spannweite
Jede Abdeckung im Sortiment ist für eine bestimmte Last über eine bestimmte Grabenbreite ausgelegt, und beide Angaben gelten nur zusammen. Die Spanne reicht von Gehwegabdeckungen für 400 kg bis zu Verbund-Fahrbahnplattensystemen, die 44-Tonnen-Fahrzeuge über Gräben bis 1200 mm tragen. Maßgeblich ist die breiteste Stelle der Grabenoberkante, gemessen einschließlich ausgebrochener Ränder, und gewählt wird eine Abdeckung, deren angegebene Grabenbreite darüber liegt. Für die Last zählt das schwerste Fahrzeug, das während der gesamten Bauzeit über den Graben fahren kann, also auch Müllfahrzeug, Lieferverkehr und Rettungsdienst.
Verschraubt oder lose verlegt
Abdeckungen mit Befestigungslöchern, darunter die Kunststoffabdeckung für Gehwege und die Fahrbahnplatte für Einfahrten, werden am Boden verschraubt und bleiben so auch unter Verkehr an ihrem Platz. Das passt zu Stellen, an denen die Abdeckung Tage oder Wochen liegt. Die Abdeckungen mit Flexi-Edge-Kante und die befahrbare Pkw-Abdeckung werden dagegen ohne Schrauben und Bodenanker aufgelegt. Sie sind schnell umgesetzt, wenn der Graben mit der Kolonne weiterwandert, und hinterlassen keine Bohrlöcher im Belag.
Wenn der Graben breiter ist
Ist der Graben breiter, als eine Abdeckung überspannt, kommen für Fußgänger Grabenbrücken mit Geländer zum Einsatz, die unter Fußgängerbrücken für Baustellen zusammengefasst sind. Für Fahrzeuge ist ein Fahrbahnplattensystem für größere Spannweiten oder eine entsprechend bemessene Stahlplatte die Wahl, und weitere Formate führen die Kategorien Straßenplatten und Überfahrplatten.
Barrierefreie Zugänge bei Straßen- und Leitungsarbeiten
Ein barrierefreier Umweg funktioniert nur, wenn jede Stelle der Strecke für Rollstühle befahrbar ist, deshalb wird sie vor Beginn der Arbeiten einmal vollständig abgegangen, vom Hauseingang über den Graben bis zur nächsten Bordsteinabsenkung. Über schmale Gräben im Gehweg führen Abdeckungen mit stolpersicheren Kanten, und wo der Umweg über die Fahrbahn läuft, gleichen Bordstein- und Rollstuhlrampen die Kante zu beiden Seiten aus. Ist der Graben für eine Abdeckung zu breit, führt die Aluminium-Grabenbrücke mit Geländer über die Öffnung, und ihre Rollstuhlrampen gehören zum Lieferumfang. So bleiben Schulen, Geschäfte und Wohnhäuser während der Bauzeit für Rollstühle, Rollatoren und Kinderwagen erreichbar.
Gehören offene Schächte zur Baustelle, schließt ein temporärer Schachtdeckel die Öffnung, bis der endgültige Deckel gesetzt ist. Je nach Verkehrsfläche stehen außerdem der Schachtdeckel B125 und der Schachtdeckel D400 zur Wahl.
