Geotextilien
Geotextil übernimmt in Erd- und Infrastrukturprojekten vier Aufgaben: Es trennt Bodenschichten, filtert Feinteile aus dem Wasser, leitet Wasser ab und verstärkt tragschwachen Baugrund. Verlegt wird es unter Zufahrtsstraßen, Fundamenten und Dämmen, wo es die Tragschicht vom Untergrund getrennt hält und den Wasserabfluss auch auf nassem oder weichem Boden steuert.
HERMEQ führt gewebte Geotextilien und Geovlies, darunter die Terram-Grade und die Lotrak-Reihen für Trennung, Bewehrung und Drainage. Die Rollen reichen bis 100 m Länge, so dass auch lange Baustraßen mit wenigen Querstößen auskommen.
Trenngeotextil, Verstärkungsgewebe und Geovlies
Nach ihrer Aufgabe geordnet, trennen und bewehren die gewebten Geotextilien, die Vliese filtern und entwässern, und Terram übernimmt Trennung und Filterung in einer Lage.

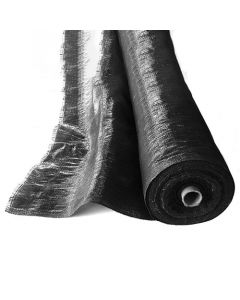

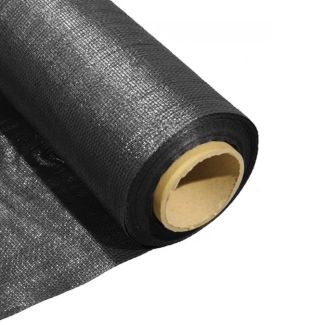

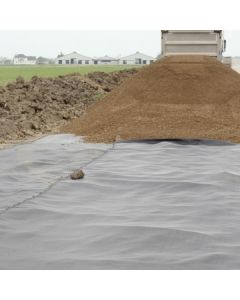

Gewebtes Trenngeotextil

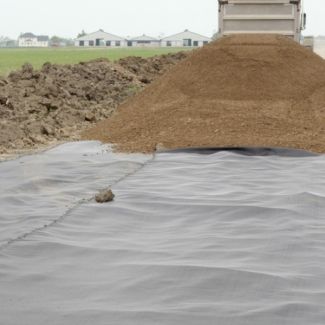

Ein gewebtes Trenngeotextil liegt zwischen anstehendem Boden und Schotter und verhindert, dass sich beide Schichten unter Last vermischen und der Unterbau im Untergrund verschwindet. Das schwarze gewebte Trenngeotextil gibt es in mehreren Lotrak-Graden für Tiefbauarbeiten mit unterschiedlichen Zuschlagstoffen und Böden. Für lange Trassen ist die Geotextil-Trennschicht als 100-m-Rolle gedacht. Wege, Terrassen und Parkplätze erhalten ihre Trennlage aus dem hochfesten gewebten Geotextil, das auch in kurzen Rollen erhältlich ist.

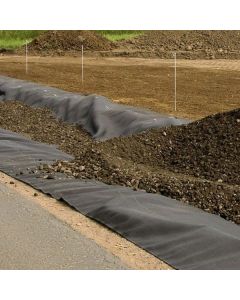

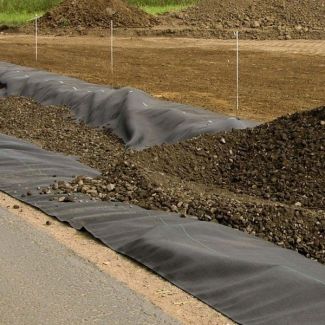

Geotextil-Verstärkungsgewebe
Das Geotextil-Verstärkungsgewebe nimmt Zugkräfte auf und wird auf schwachen Untergründen verlegt, die starken Verkehr tragen müssen. Die Lotrak-R-Reihe ist in drei Graden für unterschiedliche Belastungen erhältlich und wird ebenso im Ufer- und Küstenschutz eingesetzt.

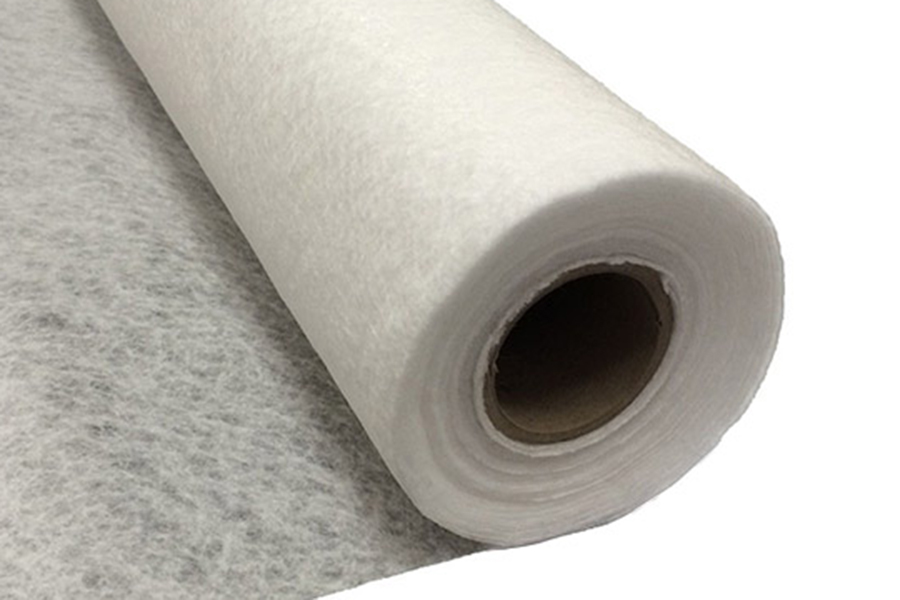

Geovlies für Filter und Drainage
Geovlies, im Handel auch Filtervlies, Trennvlies oder Geotextil Vlies genannt, wird für Drainagen, Sickerpackungen und Filterlagen gewählt und unter dem Unterbau verlegt, wo teures Steinmaterial nicht im Boden verloren gehen soll. Das Drainagevlies ist in fünf Lotrak-Graden für Tiefbaumaßnahmen erhältlich. Das Vlies-Geotextil mit hoher Wasserdurchlässigkeit kommt als handliche Rolle für kleinere Entwässerungs- und Stabilisierungsarbeiten.

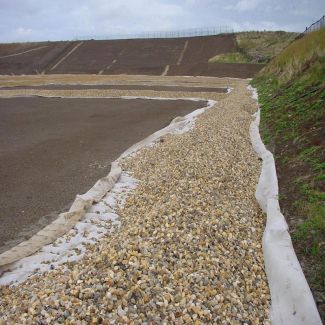

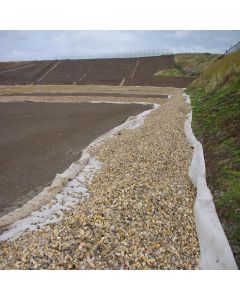

Terram Geotextil

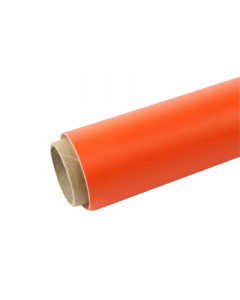

Das Terram Geotextil ist die abriebfeste Wahl, wenn eine Lage unter Schotter und Baustellenverkehr trennen und zugleich filtern soll. Die Reihe ist in fünf Graden von Terram 1000 bis Terram 4000 erhältlich. Die Ausführung in Warnorange wird als sichtbare Markierungslage eingebaut: Wer später aufgräbt, erkennt an der Farbe, dass er die Trennlage erreicht hat.

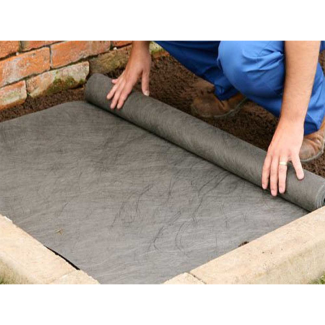

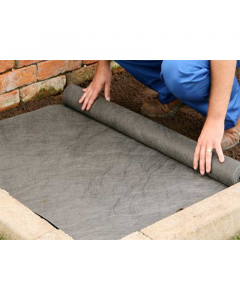

Unkrautvlies für den Garten- und Landschaftsbau
Das Terram Unkrautvlies ist für Beete, Pflanzflächen und Anlagen im Garten- und Landschaftsbau bestimmt und hält Unkraut ohne Chemikalien zurück. In Pflanzbeeten ist es das passende Vlies, während die schweren Trenn- und Filtergeotextilien für befahrene und geschotterte Flächen ausgelegt sind. Wurzelsperren und weitere Unkrautvliese führt HERMEQ unter Wurzel- und Unkrautbarrieren.
Gewebtes Geotextil oder Vlies
Die Entscheidung folgt der Hauptaufgabe der Lage: Soll sie unter Verkehr Last aufnehmen und Schichten trennen, ist ein Gewebe richtig, soll sie vor allem Wasser filtern, ein Vlies. Gewebtes Geotextil besteht aus verwebten Kunststoffbändchen, nimmt Zugkräfte auf und hält Steinmaterial unter befahrenen Flächen aus dem Boden heraus, auch wenn Radlasten den Schotter nach unten drücken.
Geovlies entsteht aus vernadelten oder thermisch verfestigten Fasern. Die offene Faserstruktur lässt Wasser durch und hält feine Bodenteilchen zurück, deshalb ist Vlies überall dort richtig, wo Filterung wichtiger ist als Zugfestigkeit. Auf festem, gut tragfähigem Boden mit sauberem Schotter genügt ein Vlies auch als Trennlage, je weicher der Untergrund und je schwerer der Verkehr, desto eher fällt die Wahl auf das Gewebe. Terram verbindet mechanische und thermische Verfestigung und vereint damit Eigenschaften beider Bauarten in einer Bahn.
Gewebe und Vlies sind beide wasserdurchlässig. Wo Wasser zurückgehalten werden muss, etwa bei Teichen, Tankflächen oder Rückhaltebecken, sind Geomembranen das richtige Produkt.
Geotextil unter Schotter, Pflaster und in der Drainage
Baustraßen, Zufahrten und Parkflächen
Auf befahrenen Flächen muss die Trennlage die Radlasten von Lkw und Baumaschinen aufnehmen, ohne zu verrutschen. Das Gewebe oder Terram liegt direkt auf dem planierten Planum, darüber folgt die verdichtete Tragschicht. Bei Baustraßen, die nach Bauende zurückgebaut werden, lässt sich der Schotter über einer Trennlage sauber aufnehmen und an anderer Stelle wieder einbauen.
Wege, Terrassen und Pflasterflächen
Unter Pflaster und Splittbett kommt es auf eine ebene, geschlossene Lage an, damit Bettung und Tragschicht nicht in den Boden abwandern und sich keine Senken bilden. Die Bahn sollte bis unter die Randeinfassung reichen, weil das Material sonst an den Rändern ausweicht. Kies- und Rasenparkplätze werden mit Rasen- und Kiesgittern auf einer Geotextillage aufgebaut.
Drainage, Rigolen und Sickerpackungen

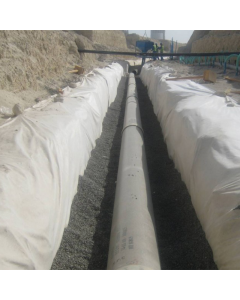

Bei Sickerpackungen wird der Graben vollständig mit Vlies ausgekleidet, mit Drainagekies gefüllt und das Vlies über dem Kies überlappend geschlossen, damit kein Boden von oben oder von der Seite in die Packung gelangt. Rigolen werden auf die gleiche Weise ummantelt. Wo eine flache Drainageschicht an Wänden oder unter Flächen gebraucht wird, ist Geokomposit-Drainage die Alternative zur Kiespackung.
Böschungen, Ufer und Küstenschutz
Am Wasser muss die Lage Boden und feine Gesteinspartikel halten, während Wasser hindurchtritt, sonst spült die Strömung den Untergrund unter der Deckschicht aus. Das Verstärkungsgewebe wird dafür an Fluss- und Küstenufern unter Steinschüttung oder Deckwerk verlegt. Für offene Böschungen und den Rückhalt von Sediment auf der Baustelle führt HERMEQ Erosions- und Sedimentschutz. Die Befestigung von Gewässerrändern findet sich im Uferschutz.
Festigkeit, Flächengewicht und Rollenmaße
Qualität und Grade nach Untergrund und Belastung
Die Terram- und Lotrak-Familien sind jeweils in mehrere Grade gestuft, und der richtige Grad richtet sich danach, was auf und unter der Bahn liegt. Grobes, kantiges Schüttgut und schwere Maschinen verlangen einen höheren Grad als feiner Splitt unter einem Gartenweg. Auf weichem oder wechselndem Untergrund, der unter Last nachgibt, wird die Bahn stärker gedehnt. Dort ist das Verstärkungsgewebe die bessere Wahl, auf sehr schwachem Boden zusammen mit einem Geogitter.
Rollenlänge und Rollenbreite nach Fläche
Die Rollen reichen von kurzen Rollen für einen einzelnen Weg bis zu 100 m Länge für Baustraßen und Straßenbau, bei Breiten bis 5 m. Breite Bahnen ergeben auf großen Flächen weniger Längsstöße und damit weniger Überlappung, schmale Rollen lassen sich in Drainagegräben und auf Wegen mit wenig Verschnitt verlegen. Volle Großrollen sind schwer und werden auf der Baustelle meist mit einer Stange durch den Kern oder einer Abrollvorrichtung am Bagger ausgelegt.
Geogitter und Geotextil kombinieren
Auf weichem, gemischtem oder wenig tragfähigem Boden übernimmt ein Geogitter über dem Geotextil die Last, indem sich der Schotter in seinen Öffnungen verzahnt und die Tragschicht dünner ausfallen kann, während das Gewebe darunter weiter Boden und Schotter trennt; die vier Gitterarten unterscheiden sich darin, in welche Richtungen sie Kräfte aufnehmen.

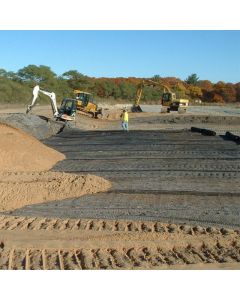

Biaxiales Geogitter
Das biaxiale Geogitter nimmt Kräfte in Längs- und Querrichtung auf und ist die übliche Wahl für Baustraßen, Zufahrten und Arbeitsflächen auf schwachem Untergrund unter starkem Verkehr. Es verringert die nötige Menge an Füllmaterial und hält das Korn durch die Verzahnung an Ort und Stelle.

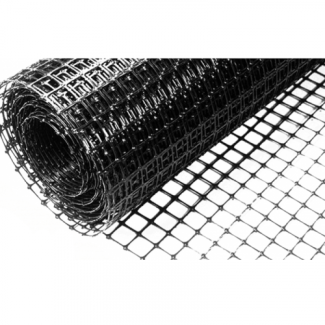

Omniaxiales Geogitter
Das omniaxiale Geogitter verteilt Last in alle Richtungen und ist für körnige Untergründe und Flächen mit wechselnden, schwachen Böden gedacht. Es bewehrt Deckschichten und Gleisschotter und wird bei Schäden an ungebundenen Fahrbahnen eingesetzt, die wenig Wartung erhalten sollen.

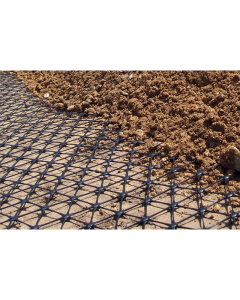

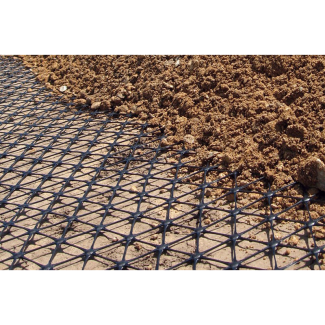

Triaxiales Geogitter
Beim triaxialen Geogitter von Tensar laufen die Stränge in drei Richtungen, dadurch nimmt es seitliche und wechselnde Kräfte gleichmäßiger auf. Es wird an steilen Hängen, Böschungen und Bauwerken gewählt, die Kräften aus mehreren Richtungen standhalten müssen.

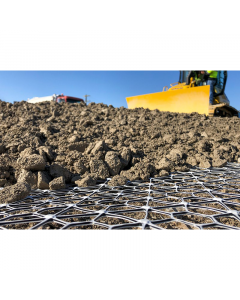

Interax Geogitter
Das Interax Geogitter von Tensar ist zweiaxial aufgebaut und nimmt Druck aus zwei rechtwinklig zueinander stehenden Richtungen auf. Es ist für dauerhafte Bodenbewehrung ebenso gedacht wie für zeitweise Stabilisierung während der Bauphase.
