Absturzsicherung auf der Baustelle: die Systeme im Überblick

Welches System passt, hängt von der Kante ab, die gesichert werden muss, und davon, ob dort Personen, Material oder beides abstürzen können.

Kantenschutzgitter und Seitenschutz für Deckenkanten

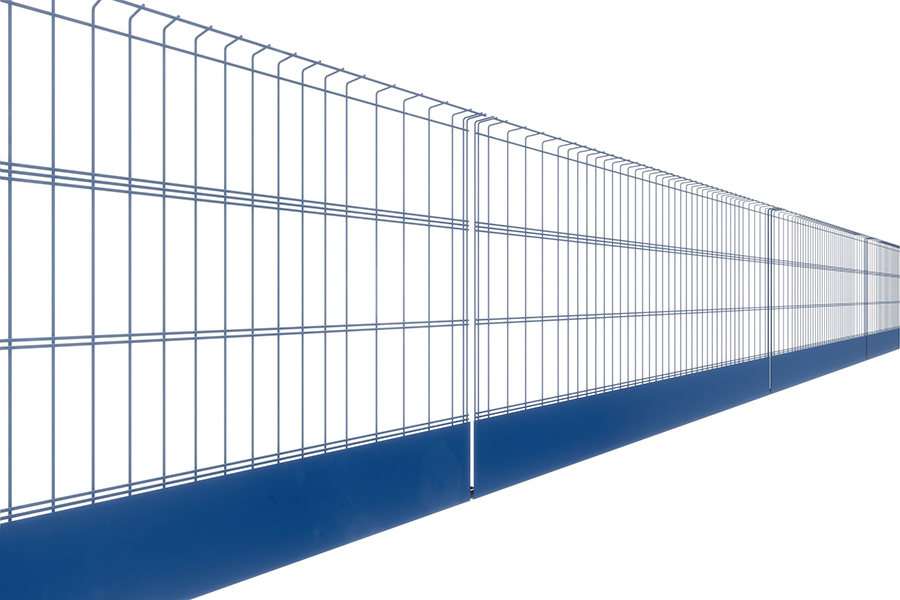

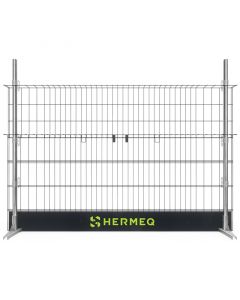

An Deckenrändern, Dachkanten und am Gebäudeumfang im Rohbau ist das Kantenschutzgitter, auf der Baustelle auch Seitenschutzgitter oder Schutzgitter genannt, die übliche Sicherung. Die Gitter werden zwischen Kantenschutzpfosten eingesetzt, die in ihre Halterung gesteckt und dort verriegelt werden, und ein höhenverstellbarer Kantenschutzschieber fixiert das Gitter am Pfosten. Weil der Seitenschutz Feld für Feld aufgebaut wird, wandert er mit dem Baufortschritt von Geschoss zu Geschoss. Die Gitter gibt es in zwei Feldlängen. Die langen Felder schließen gerade Kanten mit wenigen Pfosten, die kurzen passen an Ecken, Aussparungen und Restlängen. Auch die Pfosten gibt es in zwei Längen.

Treppenschutz an offenen Treppenläufen

Freiliegende Treppenläufe und Podeste haben im Rohbau an der offenen Seite weder Wand noch Geländer. Der Treppenschutz-Pfosten nimmt dort das Schutzgitter auf, sodass die Treppe als Zugang zwischen den Geschossen genutzt werden kann, bevor das endgültige Geländer montiert ist.

Fangnetze und Schutzfächer für Gerüst und Fassade

Fangnetze, im Hochbau auch Fangfächer oder Schutzfächer genannt, kragen am Deckenrand, am Gerüst oder an der Wand aus und fangen herabfallende Werkzeuge und Gegenstände unterhalb der Arbeitsebene ab. Die Sicherheitsfangnetze für den Hochbau sind für Hochhausbau und Baustellen in der Innenstadt ausgelegt und werden an Betondecken, Gerüsten oder Wänden befestigt. Sie sind in zwei Breiten erhältlich, jeweils in einer Ausführung für das Gerüst und einer für die Betondecke, und haben einen Rahmen aus feuerverzinktem Stahl oder Aluminium. Über dem Grundnetz liegt ein feinmaschiges Übernetz, das auch kleinere Teile zurückhält. Für die reine Gerüstmontage gibt es das Gerüstschutznetz, einen kleineren Fangfächer, der direkt am Gerüstgeländer sitzt.

Geländer und Laufstege mit Handlauf

Wo ein temporäres Geländer an einer Kante stehen bleiben soll, während darunter weitergearbeitet wird, passt das SG4-Geländersystem, ein verzinktes Sicherheitsgeländer, das für Arbeiten unter dem Handlauf nicht abgebaut werden muss. Für temporäre Arbeitsplattformen und Übergänge auf Gerüsten ist der Aluminium-Laufsteg mit Geländer in Längen von 2,5 bis 7,1 m die Wahl: mit einseitigem Handlauf entlang einer Wand, mit beidseitigem Handlauf dort, wo der Steg nach beiden Seiten frei liegt. Bretter, Türme und weitere Bauteile stehen in der Kategorie Gerüste.

Absturzsicherungssystem mit Anschlagpfosten

Auffangsysteme sichern die einzelne Person über Auffanggurt und Verbindungsmittel an einem Anschlagpfosten. Das Sortiment umfasst das leichte Aluminium-Auffangsystem, ein Auffangsystem für Deckenschalung und das mobile Absturzsicherungssystem. Welches davon zum Einsatz passt, beantwortet der folgende Abschnitt.

Fallschutzsack für Decken und Ladeflächen

Fallschutzsäcke sind kollektiver Schutz für Arbeitsebenen, an denen kein Seitenschutz greift: Sie füllen den Raum unter einer Decke in der Montage und dämpfen einen Sturz nach unten. Die Säcke gibt es vorgefüllt oder aufblasbar. Für Lkw gibt es eigene vorgefüllte Säcke, die neben dem Fahrzeug ausgelegt werden und Stürze beim Beladen, Sichern oder Abplanen von der Ladefläche abfangen.

Pontonbarriere für schwimmende Pontons

An schwimmenden Pontons in Häfen, an Kanälen und auf Binnengewässern sichert die Pontonbarriere die Kante zum Wasser. Sie ist für Pontonanlagen gebaut, gegen Korrosion pulverbeschichtet und für temporäre wie semipermanente Installationen vorgesehen.

Kantenschutz auswählen: Untergrund, Norm und Montage

Ob ein Kantenschutz am Einsatzort hält und sich in vorhandenes Material einfügt, lässt sich vor der Bestellung an der Baustelle selbst prüfen.

Befestigung auf Beton, Stahl, Pfählen und Spundwänden

Der Untergrund bestimmt die Befestigung der Pfosten: Betondecken, Stahlträger, Pfähle, Bodenplatten und Brückenbauwerke brauchen jeweils eine Halterung, die zur Kante und zum Bauteil passt. In Baugruben und im Kanalbau mit Verbau aus Spundwänden oder Kanalplatten verbindet die Spundwandklemme für Kantenschutz die Gitter mit Platte oder Pfosten, sodass die Grabenkante am Verbau selbst gesichert wird. Prüfen Sie vor der Bestellung, ob die Kante aus Ortbeton, Fertigteilen oder Stahl besteht und wie viel Platz für die Halterung bleibt.

Normen für Seitenschutz, Fangnetze und Arbeitsgerüste

Temporärer Seitenschutz an Absturzkanten wird nach DIN EN 13374 geprüft, Schutznetze nach EN 1263 und Arbeits- und Schutzgerüste einschließlich Laufstegen nach DIN EN 12811-1. Im Sortiment entsprechen die Sicherheitsfangnetze für den Hochbau der EN 1263, und der Aluminium-Laufsteg ist nach DIN EN 12811-1 geprüft. Wer Seitenschutz ausschreibt oder auf der Baustelle abnimmt, kann die Systeme damit der jeweils geltenden Norm zuordnen.

Montage mit oder ohne Kran

Ob ein Kran zur Verfügung steht, entscheidet mit über das System. Die Sicherheitsfangnetze und das leichte Aluminium-Auffangsystem werden ohne Kran montiert, und die Fangnetze lassen sich zusammengefaltet transportieren. Das zählt vor allem auf engen Baustellen in der Innenstadt und in späten Bauphasen, wenn der Turmdrehkran ausgelastet oder schon abgebaut ist. Für Hubarbeiten in engen Bereichen, in denen keine feste Bodenverankerung möglich ist, steht das Gegengewichts-Davitsystem frei auf seinen Gegengewichten.

Kompatibilität mit Z-Typ-Systemen

Auf vielen Baustellen sind bereits Gitter und Pfosten im Einsatz. Die Kantenschutzgitter von HERMEQ sind mit anderen Z-Typ-Systemen austauschbar, sodass sich ein vorhandener Bestand erweitern oder ein beschädigtes Feld ersetzen lässt. Prüfen Sie vorher, welche Bauform die Pfosten auf der Baustelle haben, denn Gitter und Pfosten unterschiedlicher Bauform greifen nicht ineinander.
