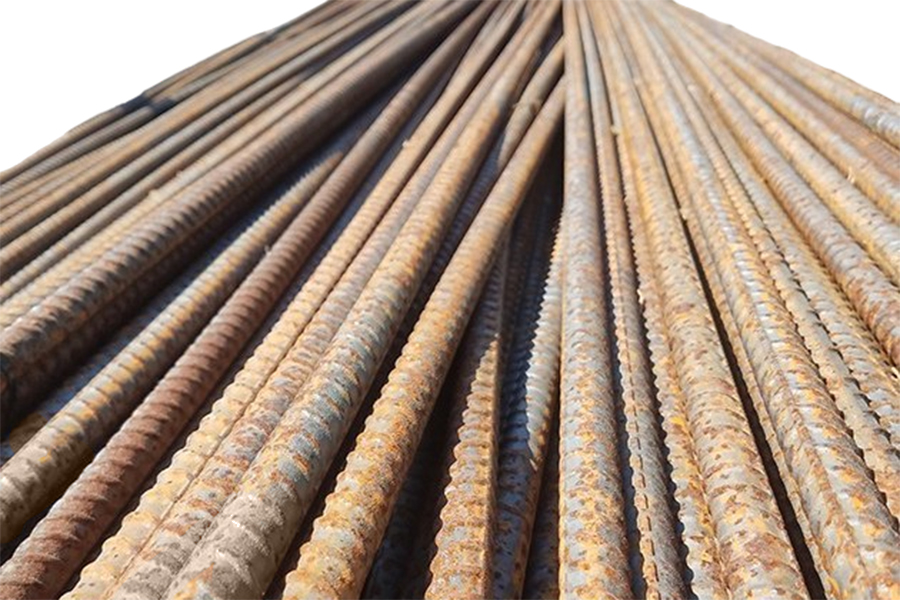

Bewehrungsstahl & Stahlplatten
HERMEQ liefert Bewehrungsstahl und Stahlplatten für den konstruktiven Betonbau im Hoch- und Tiefbau. Beton nimmt hohe Druckkräfte auf, trägt aber nur geringe Zugkräfte, und diese Zugkräfte übernimmt im Stahlbeton der gerippte Betonstahl.
Das Sortiment umfasst gerade Bewehrungsstäbe in mehreren Längen und Durchmessern sowie Bewehrungsstahl, der nach Biegeliste geschnitten und gebogen wird, für Fundamente, Bodenplatten, Träger und Fertigteile. Dazu kommen Stahlplatten und Profile, die im Plasmaschnitt nach Zeichnung gefertigt werden.
Bewehrungsstahl als gerader Stabstahl und als Biegeform
Bewehrungsstahl wird entweder als gerader Stabstahl bezogen, den die Eisenflechter vor Ort ablängen und biegen, oder als fertige Biegeform, die nach Biegeliste geschnitten und gebogen auf die Baustelle kommt.

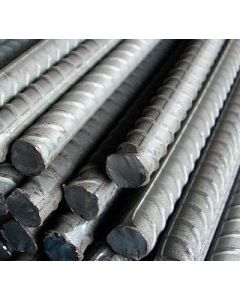

Gerade Bewehrungsstäbe

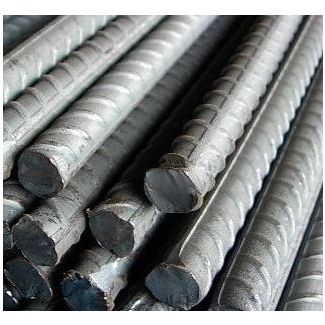

Gerade Bewehrungsstäbe sind gerippter Betonstahl in Durchmessern von 8 bis 20 mm und in zwei Lieferlängen. Sie sind die richtige Wahl für Längsbewehrung, Übergreifungsstöße und Anschlusseisen, für kleinere Bauteile und für Baustellen, auf denen sich Maße während der Arbeit noch ändern, weil jeder Stab erst beim Einbau auf seine Länge geschnitten wird. Einzelne Bügel oder Haken lassen sich mit Biegegerät vor Ort herstellen, solange die Stückzahl überschaubar bleibt.
Geschnittener und gebogener Bewehrungsstahl nach BS 8666
Der gebogene Bewehrungsstahl nach BS 8666 wird nach Biegeliste auf Maß geschnitten und gebogen, sodass jede Position mit den geplanten Schenkellängen eingebaut werden kann. Er lohnt sich, sobald der Bewehrungsplan Bügel, Haken, Schlaufen und Steckbügel in größerer Stückzahl verlangt: Das Biegen auf der Baustelle entfällt, und die Eisenflechter binden die fertigen Formen nur noch ein. Bei sich wiederholenden Bauteilen hat jede Form dieselben Maße, was das Verlegen nach Plan vereinfacht.
Durchmesser, Längen und Biegeliste bei Betonstahl
Stabdurchmesser nach Bewehrungsplan
Den Durchmesser jeder Position legt der Bewehrungsplan der Tragwerksplanung fest, und die Bestellung übernimmt ihn ohne Abweichung. Eine Stahlliste, die Durchmesser, Stückzahl und Gesamtlänge je Position zusammenfasst, zeigt vor der Bestellung, wie viele Stäbe jedes Durchmessers gebraucht werden, und verhindert, dass auf der Baustelle ein Durchmesser fehlt oder ein anderer ersatzweise eingebaut wird.
Lieferlänge 3 m oder 6 m
Die kürzeren Stäbe passen auf Transporter und kurze Pritschen, lassen sich von Hand leichter tragen und reichen für Fundamente, Stützen und kurze Bauteile häufig ohne Stoß. Die längeren Stäbe brauchen eine lange Ladefläche und auf der Baustelle zwei Personen oder ein Hebezeug, ergeben auf langen Bauteilen jedoch weniger Übergreifungsstöße und damit weniger Stahl in den Überlappungen und weniger Bindearbeit.
Biegeliste und Formcodes für Biegeformen

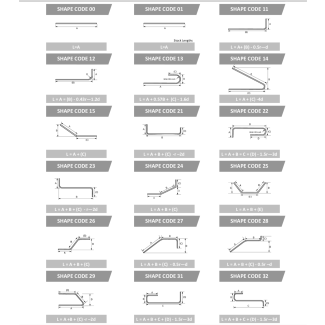

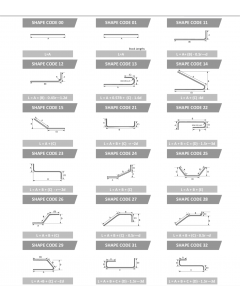

Für Biegeformen braucht die Fertigung eine Biegeliste, die je Position Formcode, Durchmesser, Schenkelmaße und Stückzahl angibt. Die Formcodes stammen aus der BS 8666, die jede gängige Biegeform mit einer Nummer und festgelegten Maßbezeichnungen beschreibt. Wer mit einer Biegeliste arbeitet, die die Formen nur als Skizze zeigt, ordnet vor der Bestellung jede Skizze dem passenden Formcode zu und prüft, ob die Schenkelmaße so angegeben sind, wie die BS 8666 sie für diese Form bemisst. Gefertigt werden die Biegeformen im Rahmen des CARES-Akkreditierungssystems.
Bewehrungsstahl für Fundamente, Bodenplatten und Fertigteile
Fundamente und Streifenfundamente
In Streifen- und Einzelfundamenten liegen gerade Längsstäbe, die mit Bügeln zu Körben gebunden werden, dazu Anschlusseisen für die aufgehende Wand oder Stütze. Bei langen Streifenfundamenten mit gleichbleibendem Querschnitt werden Bügel und Anschlussbügel oft als Biegeformen bestellt, während die Längsstäbe gerade bleiben und überlappt werden.
Bodenplatten und Decken
Bodenplatten und Decken werden überwiegend mit geraden Stäben in Lagen bewehrt, ergänzt um Steckbügel an den freien Rändern und Zulagen an Öffnungen und Auflagern. Abstandhalter halten die Betondeckung unten und am Rand ein, und den Plattenrand begrenzen Randabschalungen für Bodenplatten, an denen sich die Lage der Randbügel ausrichten lässt.
Träger, Stützen und Fertigteile
Bei Trägern, Stützen und Fertigteilen besteht ein großer Teil der Bewehrung aus gleichen Bügeln, Haken und Schlaufen in hoher Stückzahl, weshalb hier Biegeformen nach Biegeliste die Regel sind. In der Fertigteilproduktion wiederholt sich dieselbe Form über viele Elemente, und jeder Korb passt gleich in die Schalung. Zum Einbringen des Betons in Stützen- und Trägerschalungen werden Betonkübel am Kran verwendet.
Stahlplatten im Plasmaschnitt

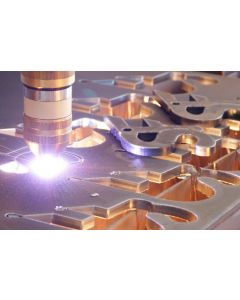

Die Stahlplatten dieser Kategorie sind plasmageschnittene Stahlplatten und Profile, die aus Blechen und Platten in verschiedenen Stärken nach Zeichnung zugeschnitten werden. Typische Teile auf derselben Baustelle sind Fußplatten für Stahlstützen, Ankerplatten, die zusammen mit der Bewehrung einbetoniert werden, sowie Laschen, Konsolen und Befestigungsteile zum Anschrauben. Grundlage für den Zuschnitt ist eine Zeichnung, die Kontur, Lochbild und Blechstärke angibt. Zum Überbrücken offener Gräben im Fahr- und Gehbereich sind dagegen Fahrbahnplatten zum Abdecken von Gräben bestimmt, die im Bereich Erdarbeiten eine eigene Kategorie haben.
