Brücken
Eine Grabenbrücke führt Fußgänger über Gräben, Baugruben, Kanäle und Hindernisse, die einen Geh- oder Arbeitsweg für die Dauer der Bauarbeiten unterbrechen. HERMEQ liefert diese Behelfsbrücken, auf der Baustelle auch Laufbrücken genannt, für den Tiefbau, den Leitungs- und Straßenbau, für Kommunen und für Veranstaltungsgelände.
Das Sortiment umfasst die Aluminium-Sicherheitsbrücke mit Handlauf, die Aluminium-Grabenbrücke mit Sicherheitsgeländer, die temporäre Bodenbrücke für weite Spannweiten und den Überstieg für Hindernisse, die über das Gelände hinausragen. Alle Modelle sind für Fußgängerlasten ausgelegt.
Grabenbrücken und Baustellenbrücken für Fußgänger
Die vier Bauarten unterscheiden sich darin, wie weit sie spannen, wer sie nutzt und ob der Weg ebenerdig oder über Stufen über das Hindernis führt.

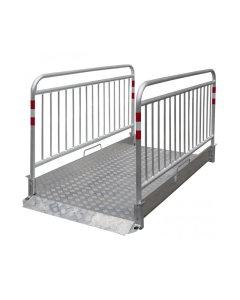

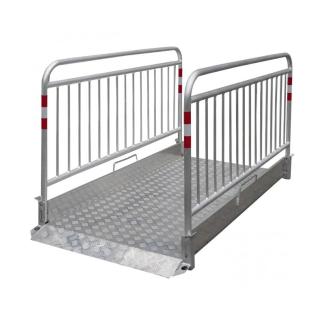

Aluminium-Sicherheitsbrücke mit Handlauf
Die Aluminium-Sicherheitsbrücke mit Handlauf ist für kurze und mittlere Grabenquerungen gedacht, über die täglich Fußgänger und auch Rollstuhlfahrer gehen. Eine Auffahrrampe führt auf den rutschfesten Belag, und weil die Brücke ganz aus Aluminium besteht, lässt sie sich von Hand aufnehmen und mit dem Baufortschritt an den nächsten Abschnitt umsetzen. Für Leitungsgräben, die Tag für Tag weiterwandern, ist sie deshalb die naheliegende Wahl.

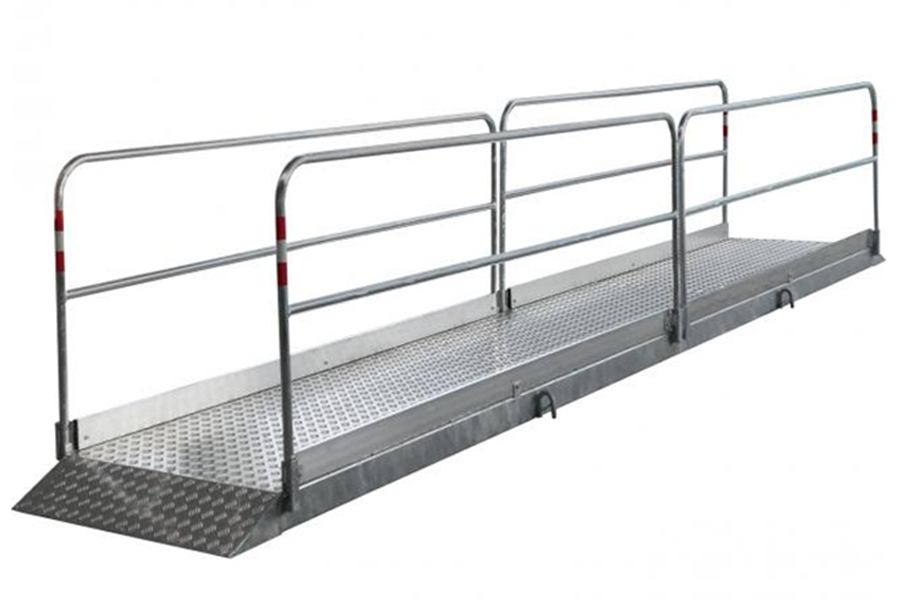

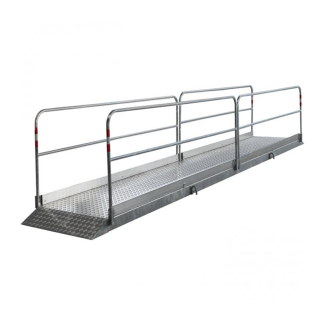

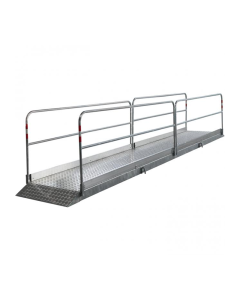

Aluminium-Grabenbrücke mit Sicherheitsgeländer
Die Aluminium-Grabenbrücke mit Sicherheitsgeländer passt zu längeren Querungen und zu Wegen mit dichterem Verkehr, weil sie in mehreren Breiten und Längen erhältlich ist. Ein Stahlrahmen trägt einen Belag aus Aluminium-Riffelblech, Sicherheitsgeländer begrenzen die Gehfläche, und Rollstuhlrampen an den Enden schließen an den Weg an. Damit eignet sie sich für umgeleitete öffentliche Gehwege ebenso wie für Hauptwege innerhalb der Baustelle.

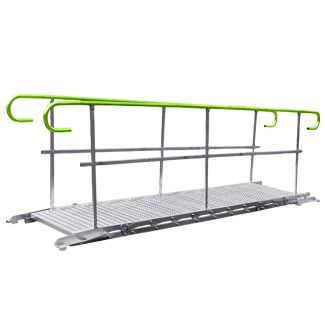

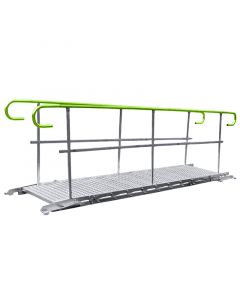

Temporäre Bodenbrücke für weite Spannweiten
Die temporäre Bodenbrücke für Fußgänger hat die größten Spannweiten im Sortiment. Sie wird dort eingesetzt, wo eine Baugrube breiter ist als ein üblicher Leitungsgraben oder wo das Gelände zu beiden Seiten nachgibt und die Auflager weiter hinten liegen müssen. Handläufe und ein rutschfester Belag gehören zur Ausstattung, und die Brücke ist schnell aufgelegt.

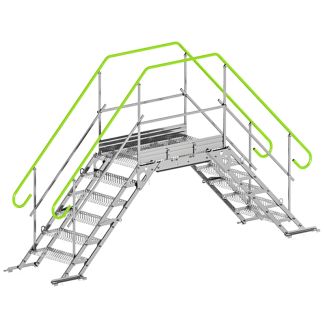

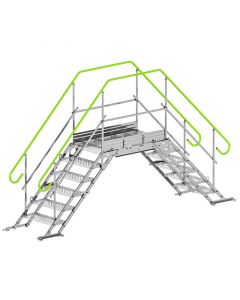

Überstieg für Spundwände und Rohrleitungen
Der Überstieg für Hindernisse ist eine modulare Treppenbrücke: Stufen führen hinauf, ein Steg über das Hindernis hinweg und Stufen auf der anderen Seite wieder hinab. Er ist für Erdarbeiten und Baustellen mit Spundwänden gebaut und quert Gräben, Baugruben und Rohrleitungen, über die keine flach aufliegende Brücke gelegt werden kann.
Grabenbrücke oder Überstieg
Eine ebenerdige Grabenbrücke ist richtig, wenn beide Seiten des Grabens auf Gehniveau liegen und zwischen den Auflagern nichts über das Gelände hinausragt. Sie liegt flach auf dem Boden, und mit Auffahrrampe kommen über sie auch Rollstühle, Kinderwagen und Sackkarren. Ein Überstieg ist nötig, sobald eine Spundwand, ein Verbau, eine Rohrleitung, ein Schlauch oder ein Kabelstrang über die Geländeoberkante steht. Eine flache Brücke läge dort auf dem Hindernis auf, würde kippeln und auf Leitungen drücken, die keine Last aufnehmen sollen. Der Überstieg setzt seine Stufen vor und hinter dem Hindernis auf den Boden und überspannt es mit Abstand. Weil er über Stufen führt, ist er Fußgängern vorbehalten. Wo Rollstühle oder Sackkarren queren müssen, wird die Querung an eine Stelle gelegt, an der nichts über das Gelände ragt, und dort mit einer Grabenbrücke ausgestattet.
Länge, Breite und Tragfähigkeit der Grabenbrücke
Länge nach Grabenbreite und tragfähiger Kante
Maßgeblich für die Länge ist der Abstand zwischen den beiden Stellen, an denen gewachsener, ungestörter Boden die Brücke trägt, und dieser Abstand ist fast immer größer als die gemessene Grabenbreite. Grabenkanten brechen unter Last und nach Regen nach, der Boden direkt an der Kante ist durch den Aushub gelockert, und bei einem geböschten Graben liegt die obere Böschungskante weiter außen, als die Breite an der Sohle vermuten lässt. Auch Aushub oder Material, das am Grabenrand lagert, schiebt den Auflagepunkt nach außen. Messen Sie deshalb von tragfähiger Kante zu tragfähiger Kante, rechnen Sie an beiden Enden eine Auflagefläche hinzu und wählen Sie die nächstlängere Ausführung, wenn das Maß zwischen zwei Längen liegt.
Breite für Gegenverkehr, Rollstühle und Sackkarren
Wo Beschäftigte einzeln hintereinander queren, genügt eine schmale Gehfläche. Auf öffentlichen Wegen mit Gegenverkehr, auf Schulwegen und überall, wo Rollstühle, Kinderwagen oder Sackkarren die Brücke nutzen, lohnt eine breitere Ausführung, damit zwei Personen aneinander vorbeikommen und Räder zwischen den Geländern Platz haben. Die Aluminium-Grabenbrücke mit Sicherheitsgeländer ist in mehreren Breiten erhältlich, und für Rollstühle kommen die beiden Aluminiummodelle mit ihren Auffahrrampen in Frage.
Tragfähigkeit: Fußgänger oder Fahrzeuge
Alle Grabenbrücken im Sortiment sind Fußgängerbrücken, und die Aluminiummodelle sind für 200 kg/m² ausgelegt, also für Personenverkehr einschließlich Rollstühlen. Bagger, Radlader, Dumper, Motorschubkarren, Transporter und Lkw gehören nicht auf eine Laufbrücke. Für sie überspannen Überfahrplatten einen offenen Graben, Grabenabdeckungen machen Gräben befahrbar, und Straßenplatten bilden temporäre Fahrwege. Alle drei finden Sie im Bereich Bodenschutz und Zugangswege.
Grabenbrücken auf der Baustelle, am Gehweg und im Gelände
Arbeitswege innerhalb der Baustelle
Innerhalb der Baustelle gehört die Brücke auf die Linie, die die Kolonne tatsächlich geht, also zwischen Unterkunft, Materiallager und Arbeitsstelle. Liegt die Querung abseits dieses Weges, überqueren Beschäftigte den Graben an ungesicherten Stellen.
Umgeleitete Geh- und Radwege im öffentlichen Raum
Wo Leitungs- oder Straßenbau einen Geh- oder Radweg durchtrennt, nutzen Menschen die Brücke, die mit der Baustelle nichts zu tun haben: Kinder, ältere Menschen, Eltern mit Kinderwagen und Paketzusteller. Geländer auf beiden Seiten, eine Rampe an jedem Ende und eine bei Dunkelheit gut erkennbare Ausführung gehören hier zur Grundausstattung, und die Absperrung des Grabens muss lückenlos an die Brücke anschließen. Wo zwischen Gehweg und Brücke ein Bordstein liegt, gleichen Rampen den Höhenunterschied aus.
Veranstaltungsgelände, Außenanlagen und Entwässerungsgräben
Auf Festwiesen, in Parks, auf Sport- und Golfanlagen und an Entwässerungsgräben liegt die Brücke selten auf befestigtem Boden. Wiese, Lehm und aufgeweichte Grabenränder geben unter wiederholtem Betreten nach, daher gehören die Auflager auf festen Grund und werden nach Regen kontrolliert.
Treppen für den Zugang in Graben und Baugrube
Die Grabenbrücke führt über die Baugrube, die Treppe führt hinein, und wer in einem Graben arbeitet, braucht in der Regel beides. HERMEQ führt dafür vier Treppenarten.

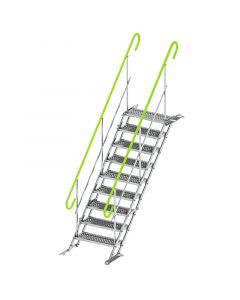

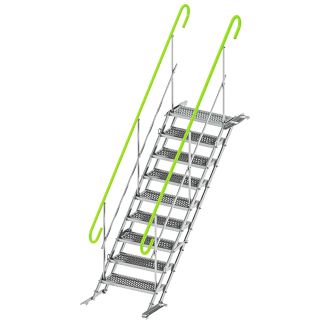

Temporäre Graben-Treppe
Die Graben-Treppe ist für den Ein- und Ausstieg in Leitungsgräben und für den Zugang an Böschungen gebaut. Ihre klappbaren Stufen nivellieren sich selbst, wenn sich der Neigungswinkel ändert, und gut sichtbare Handläufe führen beim Auf- und Abstieg.

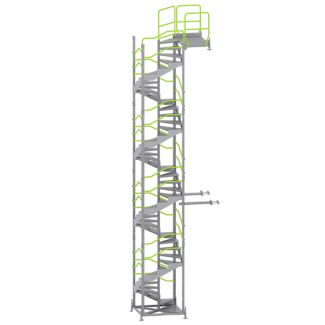

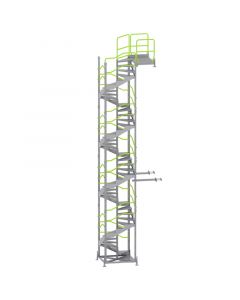

Spindelturm-Treppe für tiefe Baugruben
Die Spindelturm-Treppe ist für tiefe Baugruben, Gräben mit Verbau und unterirdische Arbeitsbereiche gebaut, auch dort, wo der Platz eng oder der Boden uneben ist. Sie wächst modulweise in die Höhe, entspricht DIN EN 12811 und ersetzt Leitern dort, wo Personal, Werkzeug und Material regelmäßig hinab und wieder hinauf müssen.
Leichte Aluminiumtreppen
Die leichten Aluminiumtreppen sind schnell aufgestellt und werden von Hand an Arbeitsbereiche gebracht, die schwer zugänglich sind, etwa kurze Gräben oder einzelne Kopflöcher.
Modulare Baustellentreppe aus Stahl
Die modulare Baustellentreppe aus Stahl verbindet verschiedene Ebenen oder führt eine Böschung hinauf und wird je nach Lage an eine Decke oder an ein Gerüst angeschlossen. Sie ist in verschiedenen Längen erhältlich und wird so auf den jeweiligen Höhenunterschied abgestimmt.
