Spundwände & Verbausysteme

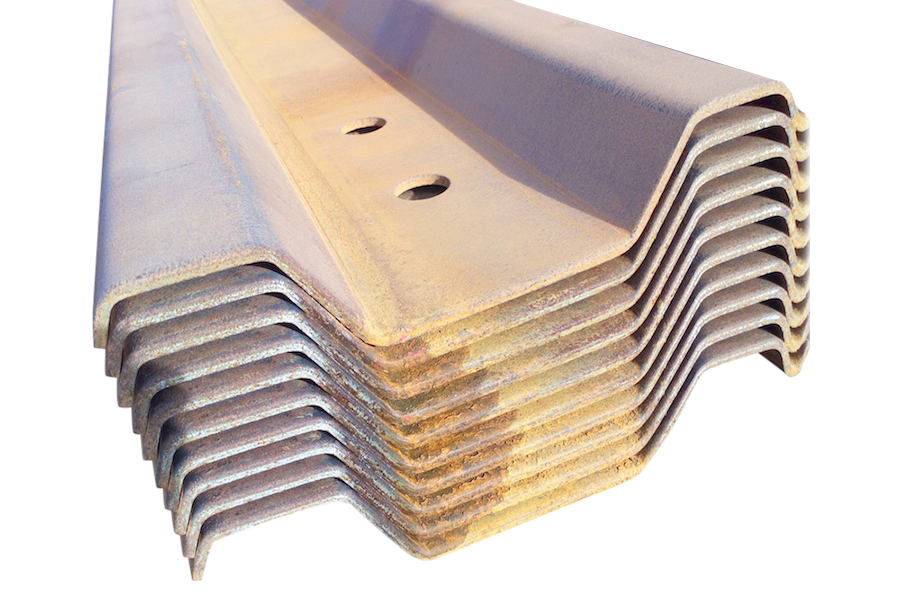

HERMEQ liefert Spundwände, Kanaldielen und Spundbohlen aus Stahl für die temporäre Abstützung des Bodens bei Aushub- und Erdarbeiten. Die Kanaldielen gibt es mit überlappendem Profil und als schlossgeführte Profile, die Kante an Kante ineinandergreifen. Ihre Materialstärken reichen für flache Leitungsgräben ebenso wie für tiefere Aushübe, und warmgewalzte U- und Z-Profile decken Baugruben mit höheren Erddrücken ab.
Alle Profile sind für den maschinellen Einbau ausgelegt und werden in der Regel mit dem Baggerlöffel oder einem Rammgerät gesetzt. So lassen sie sich auf laufenden Baustellen zügig einbauen und wieder ziehen.
Kanaldielen, Spundbohlen und Spundwandprofile
Das Sortiment teilt sich in kaltgewalzte Kanaldielen und leichte Spundbohlen für Gräben, Schächte und mittlere Aushübe sowie in warmgewalzte U- und Z-Profile für Baugruben, deren Wände deutlich höhere Erddrücke aufnehmen müssen.
Standard-Kanaldielen mit Überlappung

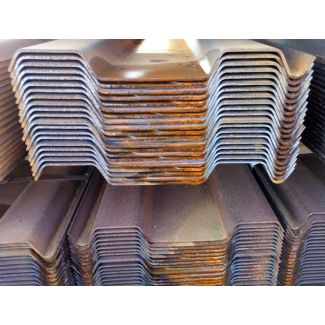

Die Standard-Kanaldielen mit Überlappung sind die leichtesten Dielen im Sortiment und das gängige Profil für Hausanschlüsse, Leitungsgräben und kurze Aushübe in standfestem Boden. Sie lassen sich mit dem Bagger setzen, der für den Aushub ohnehin auf der Baustelle steht, und sind nach dem Ziehen schnell gestapelt und verladen.
Kanaldielen KD6 und KD4

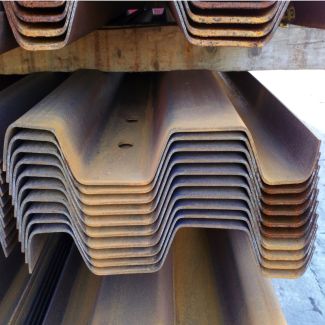

Die schweren überlappenden Kanaldielen sind die Wahl für tiefere Gräben, Kanalbaustellen und mittlere Aushübe, bei denen der Erddruck mehr verlangt als das Standardprofil. Die Kanaldielen KKD 600/6 sind das gängige Profil dieser Klasse für kleine und mittlere Aushübe. Steigt der Erddruck weiter, sind die Kanaldielen KD6 (KKD 600/8) eine der stärksten überlappenden Dielen im Sortiment. Die Spundbohlen FKD 400/6 (KD4) haben die schmalere Baubreite und bringen die Materialstärke der KKD-Klasse in kleinere Elemente, etwa für enge Grabenabschnitte.
L8 Spundbohlen
Die L8 Spundbohlen sind kaltgewalzte Bohlen mit Schloss, bei denen jede Bohle mit ihrer Kante in die nächste einrastet. Sie sind die Wahl, wenn ein leichtes Profil genügt, die Wand aber geschlossen bleiben muss, etwa bei Schächten, kleineren Baugruben und Gräben in lockerem Boden.
FLP Leichtprofile

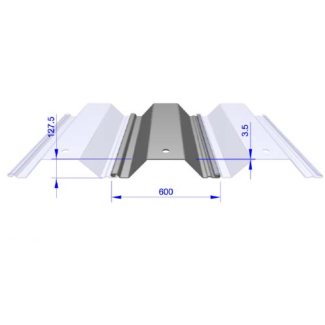

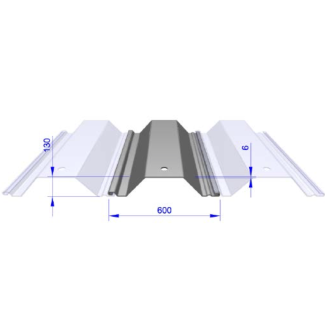

FLP sind schlossgeführte Kanaldielen in zwei Materialstärken. Das FLP Leichtprofil 600/3,5 deckt Gräben und Aushübe mit kürzeren Dielen ab. Das FLP 600/6,0 ist für höhere Beanspruchung ausgelegt und die richtige Wahl, sobald längere Dielen eingebaut werden.
Spundwand MX500
Die Spundwand MX500 von Maxx Shoring ist eine schwere Kanaldiele mit Schloss für Gräben und Aushübe auf anspruchsvollen Tiefbaustellen. Sie verbindet die Arbeitsweise einer Kanaldiele mit einer verriegelten Fuge und wird dort gewählt, wo der Boden viel Rückhalt verlangt und die Wand rasch stehen muss.
Larssen U-Profile
Warmgewalzte U-Profile sind die Spundbohlen für tiefere Baugruben und Wände mit hohen Biegebeanspruchungen. Die Bohlen greifen über Schlösser ineinander und bilden eine Wand aus wechselnden Tälern und Rücken, und diese Tröge, nach denen die Profile auch Larssen-Spundbohlen heißen, erhöhen die Biegefestigkeit der Wand. HERMEQ führt Larssen U-Profile von ThyssenKrupp in den Profilen L601 bis L606. Die U-Profile GU von ArcelorMittal reichen von GU 7N bis GU 28N.
Z-Profile
Die Z-Profile sind die zweite Familie der warmgewalzten Spundbohlen und die Wahl, wenn die Bemessung einer großen Baugrube ein Profil mit hohem Widerstandsmoment verlangt. Das Sortiment reicht von EZ17 bis ZZ46-700, und Verfügbarkeit und Lieferzeit werden für das jeweilige Profil vor der Bestellung abgestimmt.
Überlappende oder schlossgeführte Kanaldielen
Eine überlappende Kanaldiele genügt, wenn der Graben in überschaubarer Tiefe verläuft, der Boden zusammenhält und der Verbau nach Abschluss der Arbeiten wieder gezogen wird. Die Dielen liegen mit ihren Kanten übereinander und bilden eine geschuppte Wand, die schnell gesetzt und ebenso schnell zurückgebaut ist, weil sich jede Diele einzeln nachdrücken oder ziehen lässt.
Schlossgeführte Profile wie L8, FLP und MX500 rasten Kante an Kante ineinander, und diese Verbindung macht die Wand nach dem Einbau fester als eine überlappende Fuge. Beim Einbringen führt das Schloss jede Bohle an ihrer Nachbarbohle entlang, sodass auch lange Dielen in der Flucht bleiben. Schlossgeführte Kanaldielen sind deshalb die richtige Wahl bei längeren Dielen, in lockerem oder rolligem Boden, der durch eine offene Fuge nachrutschen würde, und überall dort, wo die Wand ihre Linie halten muss, etwa an Schächten oder kleineren Baugruben.
Materialstärke, Länge und Ausführung
Materialstärke nach Aushubtiefe und Boden
Die Materialstärken im Sortiment reichen von 3,5 bis 8 mm. Mit der Aushubtiefe wächst der Erddruck auf die Wand, und weicher, nasser oder aufgefüllter Boden drückt stärker als gewachsener, standfester Boden, sodass beides für die stärkere Diele spricht. Dasselbe gilt, wenn Bagger, Aushubmaterial oder Baustellenverkehr dicht an der Grabenkante stehen oder die Dielen in festen Boden gerammt werden.
Länge und Einbindetiefe
Kanaldielen werden in Längen von 1 m bis 8 m geliefert. Die richtige Länge setzt sich aus der Aushubtiefe, der Einbindetiefe unter der Grabensohle und einem Überstand über der Geländekante zusammen, der Material und Werkzeug vom Graben fernhält. Wie tief die Dielen einbinden, hängt vom Boden und vom Erddruck ab, und eine einheitliche Dielenlänge über die ganze Strecke erleichtert Einbau, Ziehen und Lagerung.
Neu oder neu gewalzt
Neu gewalzte Kanaldielen sind gebrauchte Dielen, die in einer Nachwalzmaschine wieder in ihr volles Profil gebracht werden. Im Verbau arbeiten sie mit demselben Profil wie eine neue Diele, und die Entscheidung ist damit eine Frage der Kosten und der Vorgaben des Auftrags. HERMEQ führt neu gewalzte Standard-Kanaldielen ebenso wie neu gewalzte KKD 600/6. Neue Dielen sind die Wahl, wenn die Ausschreibung neues Material verlangt.
Verzinkte Spundbohlen

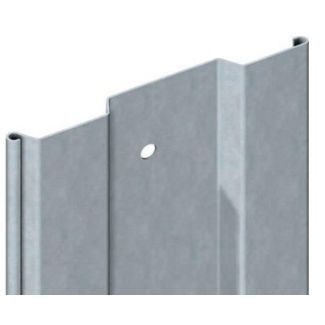

Die verzinkten L8 Spundbohlen sind für Verbauten gedacht, die lange stehen bleiben oder in nassem, aggressivem Boden und im Grundwasser eingebaut werden. Die Zinkschicht schützt den Stahl dort vor Korrosion, wo blanke Bohlen über die Standzeit rosten würden.
Spundwände im Grabenverbau und Baugrubenverbau
Leitungs- und Kanalgräben
Im Graben werden die Kanaldielen auf beiden Seiten gesetzt und mit Grabenstreben gegeneinander ausgesteift, die mit dem Aushub lagenweise nach unten folgen. An Zufahrten und Überwegen wird der offene Graben mit Fahrbahnplatten zum Abdecken offener Gräben überbrückt. Vor dem Verfüllen werden neu verlegte Kabel und Rohre mit Schutz für unterirdische Versorgungsleitungen abgedeckt.
Stirnseiten und Lücken im Verbau
Wo Verbauboxen oder Dielenkammern wegen ihrer Abmessungen oder der Form des Grabens nicht passen, schließen Kanaldielen die Stirnseiten, Bögen und Anschlüsse an Schächte. Auch die Lücken um kreuzende Leitungen werden mit einzelnen Dielen gesichert, die neben den Platten eingedrückt werden.
Baugruben und tiefere Aushübe
In Baugruben steht die Spundwand als geschlossene Umschließung, die über eine Gurtung ausgesteift oder rückverankert wird. Die Gurtung läuft waagerecht an der Wand entlang und leitet den Erddruck in Steifen oder Anker. Für Baugruben neben Gebäuden, Straßen oder Gleisen gehört auch der Rückbau in die Planung, weil das Ziehen der Bohlen den Boden an der Wand bewegt.
Zubehör für Einbau, Aussteifung und Rückbau
Die Rammkappe muss zum Profil der Dielen passen, und Versetzschäkel, Grabenauszieher und Grabenstreben gehören mit den Dielen auf dieselbe Bestellung. Weitere Teile für Gräben und Baugruben führt HERMEQ unter Zubehör für Erdarbeiten.
Rammkappen
Die Rammkappe sitzt beim Eindrücken oder Rammen auf dem Kopf der Diele, leitet die Kraft gleichmäßig ein und schützt den Kopf vor Verformung. HERMEQ führt eigene Rammkappen für Standard-Kanaldielen, L8, KKD und FKD, und jede Kappe passt auf das Profil, für das sie gebaut ist.
Versetzschäkel
Mit dem Versetzschäkel werden Kanaldielen und Spundbohlen angeschlagen und vom Bagger oder Kran senkrecht in Position gebracht, bevor sie eingebracht werden. Die Schäkel gibt es für leichte Dielen und für schwere Bohlen.
Grabenauszieher
Beim Rückbau zieht der Grabenauszieher Dielen und Spundbohlen aus dem Boden. Er ist in zwei Tragfähigkeitsklassen bis 6 Tonnen erhältlich, und für lange, tief eingebundene Bohlen in bindigem Boden ist die höhere Klasse die richtige Wahl.
Einstellbare Grabenstreben

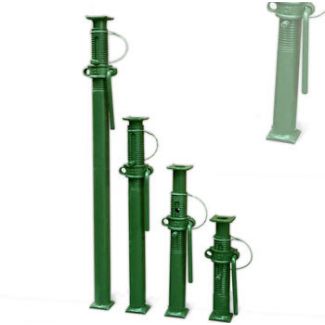

Einstellbare Grabenstreben werden waagerecht zwischen den beiden Dielenwänden gesetzt, gegen die Dielen gedrückt und verriegelt. Die Größen decken Grabenbreiten bis etwa 1,7 m ab.
Gurtungen, Stahlträger und Stahlrohre

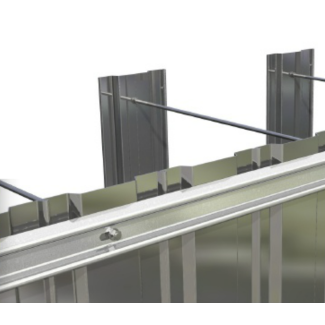

Die Spundwand-Schiene für die Gurtung wird waagerecht an der Wand befestigt und bildet mit den Ankern das Rückverankerungssystem einer Spundwand. Für schwere Gurtungen und Steifen führt HERMEQ Breitflanschträger und Doppel-U-Profile. Stahlrohre für die Aussteifung werden als Steifen zwischen gegenüberliegenden Gurtungen eingebaut.
Spundwandfüllmaterial
Das Spundwandfüllmaterial aus EPS wird auf die Abmessungen der Täler einer Spundwand zugeschnitten und füllt die offenen Vertiefungen. So entsteht eine ebene Fläche, etwa wenn gegen die Wand betoniert wird.
Kantenschutz-Spundwandklemme
Mit der Kantenschutz-Spundwandklemme wird das Kantenschutzgeländer an der Grabenkante direkt an Kanaldielen und Pfosten befestigt.
